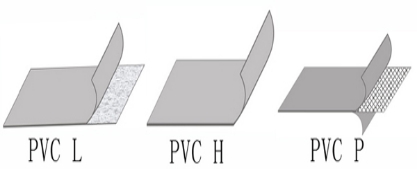

序号

项目

H

L

P

G

GL

1

中间胎基上面树脂层厚度/mm≥

—

0.40

2

拉伸性能

拉力/(N/cm)

—

120

250

—

120

拉伸強度/MPa≥

10.0

—

—

10.0

—

拉力时伸长率/%≥

—

—

15

—

—

断裂伸长率/%≥

200

150

—

200

100

3

热处理尺寸变化率/%≤

2.0

1.0

0.5

0.1

0.1

4

低温弯折性

-25℃

5

不透水性

0.3MPa.2h不透水

6

抗冲击性能

0.5Kg.m不渗水

7

抗静态荷载a

—

—

20Kg不渗水

8

接缝剥离强度/(N/mm) ≥

4.0或卷材破坏

3.0

9

直角撕裂强度/(N/mm) ≥

20

—

—

50

—

10

梯形撕裂强度/N≥

—

150

250

—

220

11

吸水率(70℃168h)/%

浸水后≤

4.0

凉置后≤

-0.40

12

热老化(80℃)

时间

672h

外观

无气泡,裂纹,分层,粘结和孔洞

拉力保持率/%≥

—

85

85

—

85

拉伸强度保持率/%≥

85

85

拉力时伸长率保持率/%≥

—

—

80

—

—

断裂伸长率保持率/%≥

80

80

—

80

80

低温弯折性

-20℃无裂纹

13

耐化学性

外观

无气泡,裂纹,分层,粘结和孔洞

拉力保持率/%≥

—

85

85

—

85

拉伸强度保持率/%≥

85

—

85

—

拉力时伸长率保持率/%≥

—

—

80

—

—

断裂伸长率保持率/%≥

80

80

—

80

80

低温弯折性

-20℃无裂纹

14

人工气候加速老化c

时间

1500hb

外观

无气泡,裂纹,分层,粘结和孔洞

拉力保持率/%≥

—

85

85

—

85

拉伸强度保持率/%≥

85

—

85

—

拉力时伸长率保持率/%≥

—

—

80

—

—

断裂伸长率保持率/%≥

80

80

—

80

80

低温弯折性

-20℃无裂纹

 a 抗静态荷载仅对用于压铺屋面的卷材要求。

 b 单层卷材屋面使用产品的人工气候加速老化时间为2500h。

 c 非外露使用的卷材不要求测定人工气候加速老化。
