序号

试验项目

性能指标

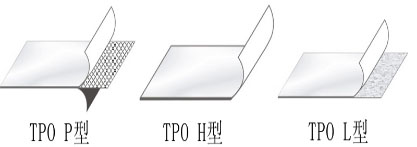

均质片（H）

复合片（L）

聚酯内增强（P）

1

中间织物上面树脂层厚度/mm≥

-

0.4

2

拉伸性能

拉力/(N/cm)≥

-

200

250

拉伸强度/MPa≥

12

-

拉力时伸长率/％≥

-

-

15

断裂伸长率/％≥

500

250

-

3

热处理尺寸变化率/％≤

2.0

1.0

0.5

4

低温弯折性

-40℃无裂纹

5

不透水性

0.3MPa,2h不透水

6

抗冲击性能

0.5kg·m，不渗水

7

抗静态荷载a

-

-

20kg不渗水

8

接缝剥离强度/(N/mm)≥

4.0或卷材破坏

3.0

9

直角撕裂强度/(N/mm)≥

60

-

-

10

梯形撕裂强度/N≥

-

250

450

11

吸水率（70℃ 168h）/%≤

4.0

12

热老化115℃

时间

672h

外观

无起泡、裂纹、分层、粘结和孔洞

拉力（拉伸强度）保持率/％≥

90

伸长率保持率/％≥

90

低温弯折性

-40℃无裂纹

13

耐化学性

外观

无起泡、裂纹、分层、粘结和孔洞

拉力（拉伸强度）保持率/％≥

90

伸长率保持率/％≥

90

低温弯折性

-40℃无裂纹

14

人工气候老化

时间

1500hb

外观

无起泡、裂纹、分层、粘结和孔洞

拉力（拉伸强度）保持率/％≥

90

伸长率保持率/％≥

90

低温弯折性

-40℃无裂纹

a 抗静态荷载仅对压铺屋面卷材。
b 单层卷材屋面使用产品的人工气候加速老化时间为2500h。
